一、技術參數：
1、消光材料：牛奶盒熱封條薄膜，包裝卷材，厚度：0.08mm
工藝：放卷-預熱輥-正面消光輥-預熱反面消光輥-冷卻輥-分切-收卷
2、原材料有效寬度：800 mm
3、收卷有效寬度：800mm,上軸400mm，下軸400mm
4、機械速度：100m/min
5、速度：40-80m/min（視材料工藝而定）
6、放卷直徑：￠600mm
7、放卷鎖緊： ￠3"氣脹軸
8、預熱大輥：直徑約￠800mm，橡膠壓輥，氣動控制
消光輥2根：1根冷卻、1根預熱，，橡膠壓輥，氣動控制
9、冷卻輥：直徑約￠500mm，橡膠壓輥，氣動控制
10、收卷直徑：￠700mm
11、收卷鎖緊：￠3" 氣漲軸
12、預熱大輥電機：變頻電機
13、消光冷卻電機:變頻電機
14、預熱輥電機：變頻電機
15、冷卻輥電機：變頻電機
16、收卷電機：變頻電機
17、放卷張力控制：磁粉制動器
18、傳動方式：同步皮帶
19、導輥：硬鋁合金鋁輥
20、機械結構：鑄鐵及鋼板
21、糾偏范圍：150mm 誤差±0.5mm
22、整機功率：約 80 kw AC380V 三相五線制
23、整機重量：約6000KG
24、外形尺寸：7500mm(長)X2800(寬)X1400(高)
二、配置：

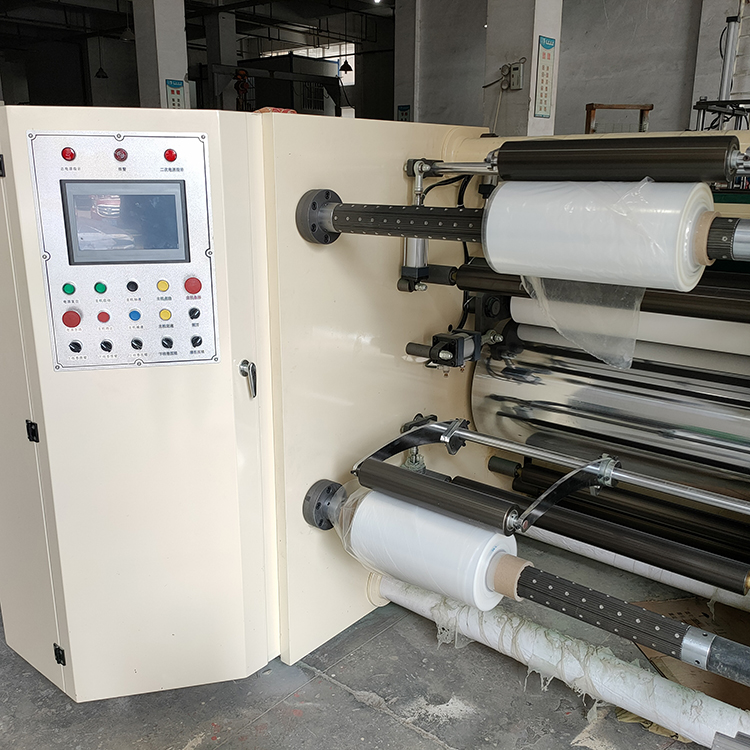

1、主控：PLC及人機界面，具有計米自動停機，剩余量自動檢測，線速度自動調速。

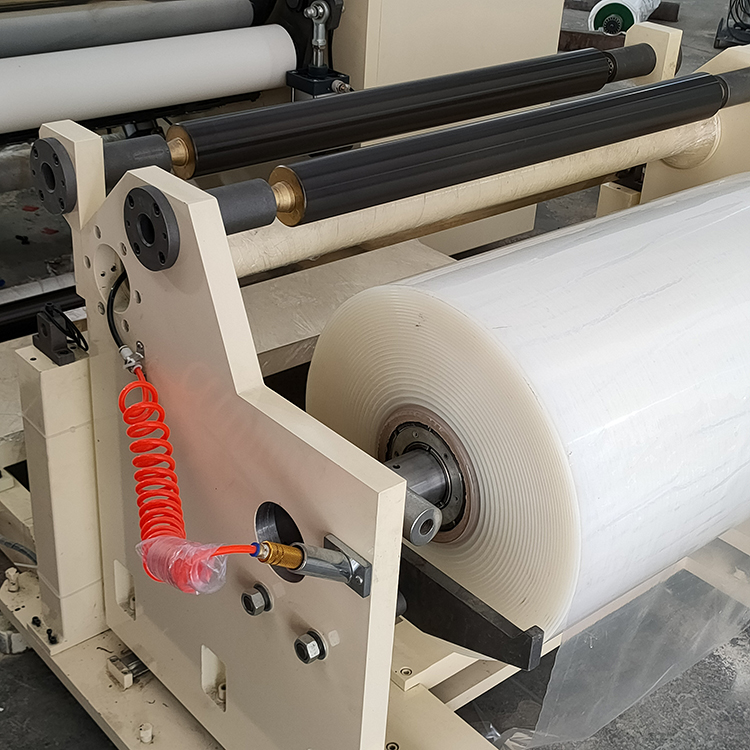

2、收卷結構：懸臂卸料塔式，加氣動壓輥卷取，配3英寸氣脹軸2條。
3、收卷張力：變頻電機，變頻器及PLC聯控，具有預張力系統，全自動力矩張力控制。
4、放卷張力控制：磁粉制動器1臺自動錐度控制，張力調整控制通過主操作作盤中的PLC，計算放卷直徑和輸出信號，從而調節制動力的大小。
5、消光冷卻輥和冷卻輥共用制冷機1臺
6、糾偏：采用跟邊系統
7、主要軸承采用進口
8、分切方式：一分為二，直刀分切系統
