一、綜述：

    LFT55頭拉線分條機，主要用來生產用于煙包拆封拉線、紙帶、電子蓋帶、PP內封條、包裝飲料盒的密封條，具有自動化程度高，生產效率高，產品精度高等優點。是一臺國內領先水平的拉線分條專用設備。

二、主要技術參數：

1.基材幅寬430 mm，導輥寬度600mm

2.拉線規格：分切寬度7.5mm

3.材料：簿膜（PE條）卷筒材料，厚度0.08mm

4.放卷：Φ74mm氣脹軸，直徑φ700mm

收卷：Φ7２mm鋁合金漲條式氣脹軸，直徑φ230mm

5.張力控制：放卷采用磁粉張力錐度控制系統，在人機界面上控制

6.糾偏：采用自動對邊，高靈敏度的光電跟蹤糾偏系統(臺灣普力源)

7.分切：高精度直刀分切（手術刀片）

8.導輥：膠輥和鋁合金導輥

9.收卷：55個收卷頭，可同時工作，自動排線，外觀平整，可適合錐度側壁

10.收卷長度：可設定長度自動計數

11.中間儲料：采用低摩擦氣缸和精密調壓閥控制（日本產品）

12.收卷芯管：錐度側壁，軸內徑Φ74mm，軸外徑Φ77.5mm，盤外徑Φ230mm，盤寬內側88 mm，外側92 mm。

13.邊料收集：浙江中龍變頻電機1.1KW,1臺，深圳匯川矢量變頻控制器1臺，排線卷繞。

14.生產速度：0～200m/min，設定可調

15.電機：采用浙江變頻電機2.2KW、4KW，各1臺。

16.電氣控制：采用深圳匯川交流變頻器調速，各傳動部份有急停開關， 深圳匯川PLC可編程控制器加人極界面（北京）1套,整機集中控制電控箱

17.機體：機體分三部份，放卷分切、中間儲料、收卷，獨立臥式排列

18.外型尺寸約：長×寬×高＝6.5米×2.3米×2.1米

19.外觀顏色：乳白色，按涂裝工業標準要求噴涂

20.電源：三相、380V、50HZ

21.總功率約：7KW

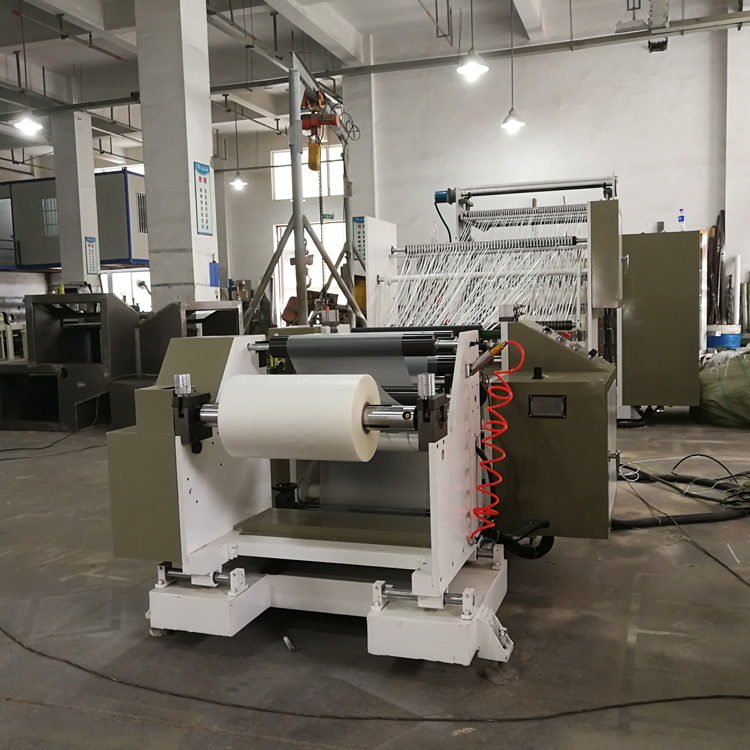

三、放卷部件：

1.放卷采用可旋轉懸臂式。

2.導輥寬度600mm，橡膠輥和鋁合金輥。

3.放卷材料直徑Φ600mm，Φ76氣脹軸（浙江產品）。

4.糾偏：自動對邊，光電跟蹤糾偏系統（臺灣普力源）。

5.放卷采用磁粉張力錐度系統，在人機界面上控制。

6.分切機構，高精度直刀分切刀軸1根，分切寬度規格采用拼裝式，分切寬度7.5mm。

7. 浙江中龍變頻電機1.1KW,1臺，深圳匯川矢量變頻控制器1臺，排線卷繞。

8.電機：采用交流變頻電機2.2KW(浙江)，由深圳矢量匯川變頻器控制。

四、中間儲料部件：

1.鋼板結構，浮輥擺臂式，氣動控制。

2.采用超低摩擦氣缸和精密調壓閥控制（日本產品）。

3.導輥寬度約1000mm，鋁合金導輥。

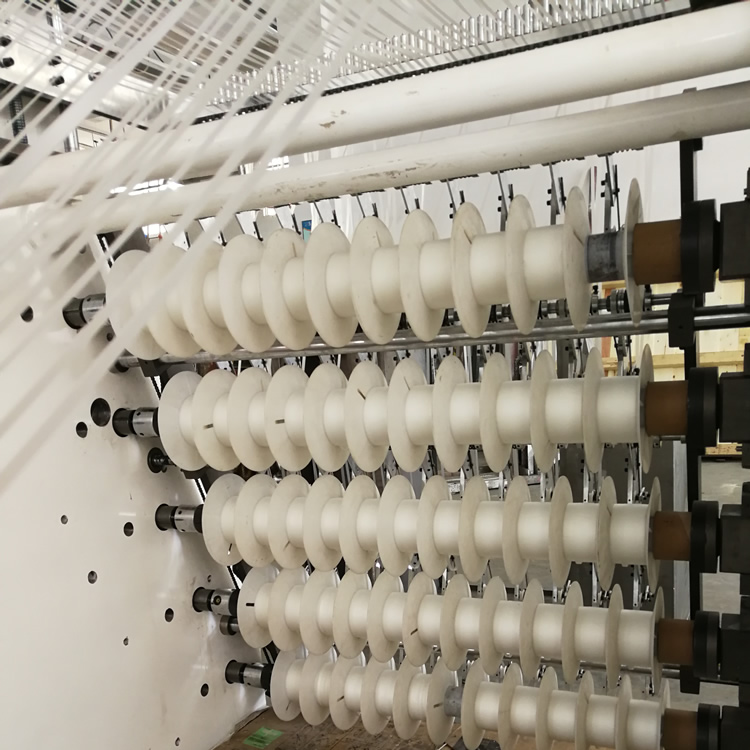

五、收卷部件：

1.鋼板結構，厚度約40 mm，收卷要求55頭，自動排線，由1.3KW伺服電機及伺服驅動器控制系統（深圳匯川產品）。排線螺距通過觸摸屏設置參數；疊線角度，通過觸摸屏設置參數。收卷方式采用有側壁卷取方式,采用導線板條來控制分切規格。

2.收卷芯管：內徑Φ72mm鋁合金瓦片式氣脹軸（浙江產品），錐度側壁，軸內徑Φ74mm，軸外徑Φ77.5mm，盤外徑Φ230mm，盤寬內側88mm，外側92mm。

3.導輥寬度約1000mm，鋁合金導輥。

4.采用整軸式卸料，方便卸料。氣動定位。5條軸，每條軸11卷，中心卷取。收卷有側壁，采用導線板條來控制分切規格。

5.采用交流變頻電機4KW(浙江),由深圳匯川矢量變頻器控制。

6.圓弧齒同步帶傳動。

7.各零部件鍍鉻處理。

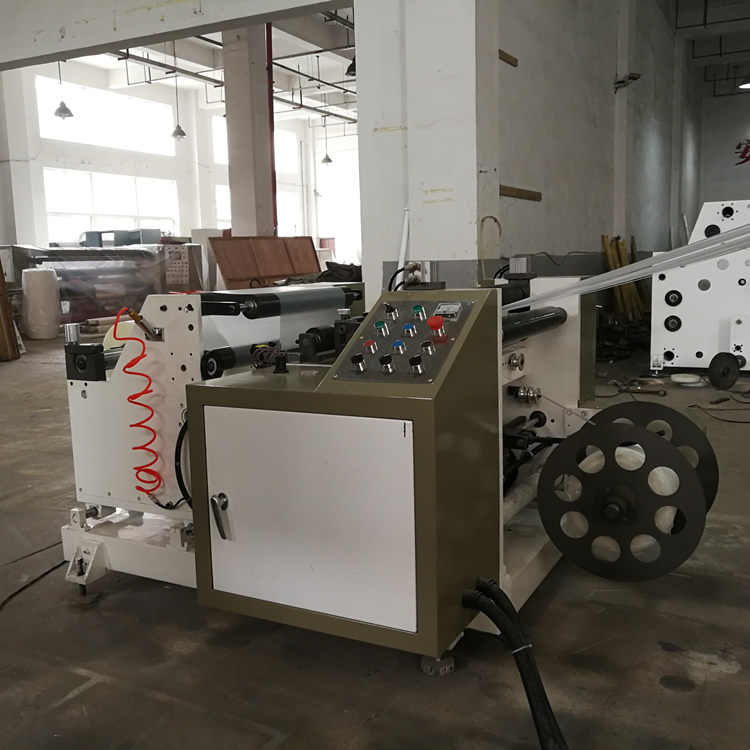

六、電器控制部分：

1.整機PLC可編程（深圳匯川產品）控制，集中控制電控箱形式。

2.收卷及放卷電控操作按鈕分二組各自控制，其操作面板分別安裝于面對收卷及放卷右側。

3.整機由人機界面設定控制（觸摸屏為北京昆侖通態產品），觸摸屏安裝在主機正面收卷操作按鈕上方

4.放卷初始張力、錐度值、初始放卷直徑及其他控制參數均在人機界面設定及控制。

5.線速度單位為 m/min ，整機線速度在收、放卷處均可調節，并在人機界面上顯示運行速度。

6.在人機界面上即時顯示當前卷取長度?？深A設收卷長度，當收卷長度接近所設定的長度時，機器自動減速，到所設定的長度時，自動停機。

7.矢量變頻控制器選用深圳匯川產品。

8.開關按鈕、接觸器、繼電器、電路保護器等電器元件采用國產優質產品。四、驗收標準：

1.配置和技術要求符合技術術附件規定范圍。

2.試產產品在使用合格材料時應符合技術附件規定的驗收標準。

3.試機材料由需方提供。

七、備品備件

1.電氣開關、元件5只

2.導線板10支

八、售后服務：

1.供方負責在需方處對設備進行安裝調試。

2.壹年保修，保修期滿后終身服務、僅收成本費。
